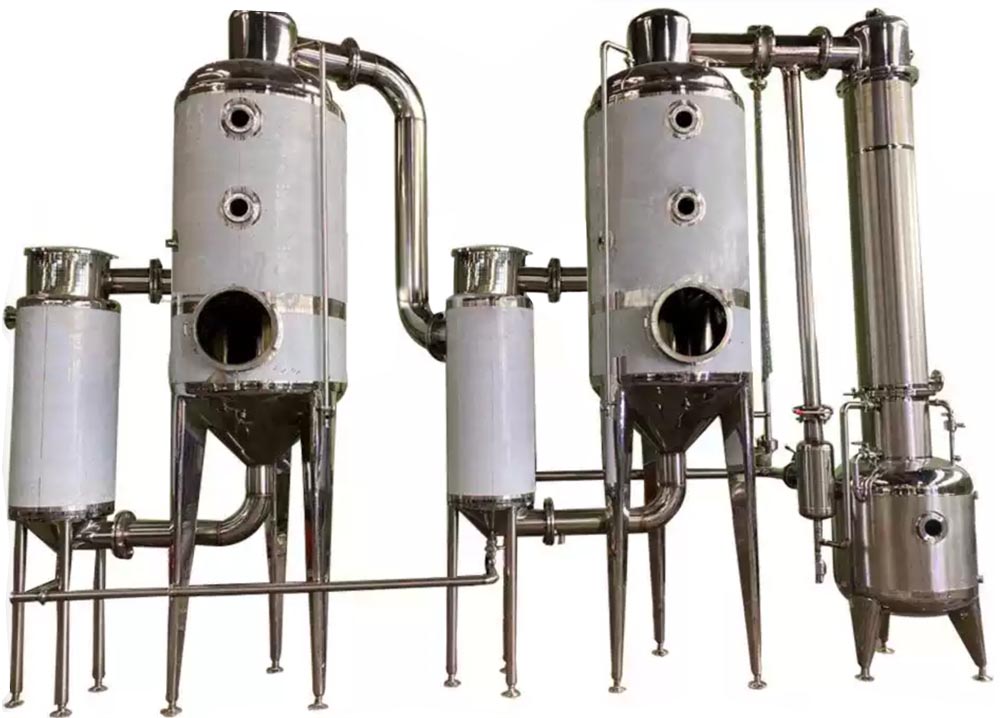

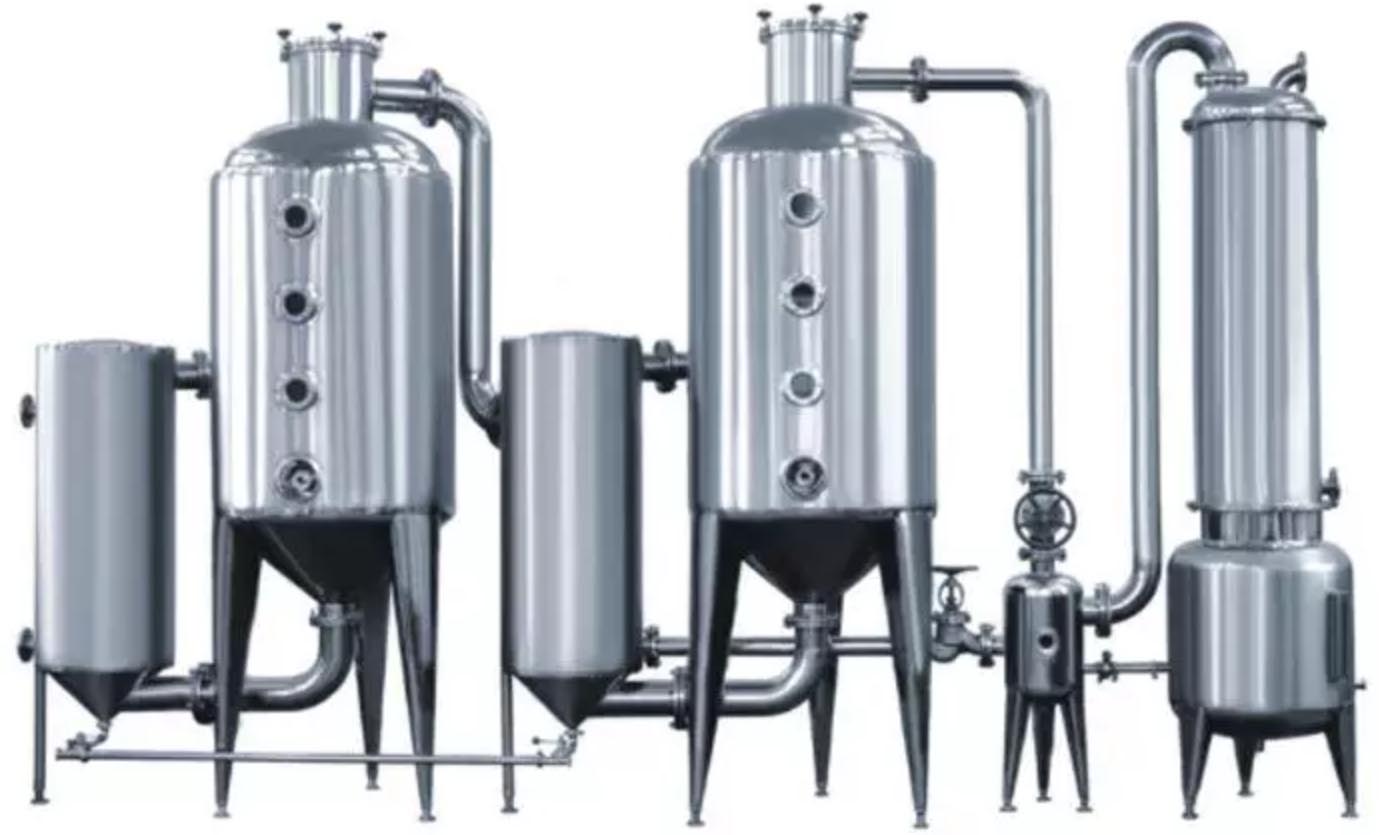

提取浓缩系统》双效强制外循环真空浓缩器










用途:
本浓缩器适应于中药、西药、淀粉、葡萄糖、味精、乳品、化工等液料的浓缩,尤其适用于热敏性物类的低温真空浓缩。


设备特点:
1、节能效益,按SJN-1000型计算,年节约蒸汽3500吨左右,节约水9万吨左右,节约电8万度左右,折合人民币10-15万元。(与单效对比)

2、本浓缩器采用负压外加热自然型循环式的蒸发方式,蒸发速度快,浓缩比重大,可达1.2-1.35(一般中药浸膏)

3、本浓缩器采用二效同时蒸发,二次蒸汽得到使用,耗能总量与单效浓缩器相比降低40%,一年的节能费可收回本浓缩器的全部投资。


多功能操作特点:

1、可回收酒精浓度80%左右;

2、单效、二效可以反复并锅收膏;

3、可以间歇、连续进料


本浓缩器与物料接触部位均采用优质不锈钢制作 ,符合CGMO要求标准。外观美观。加热器、蒸发器外均设有保温层 ,保温层外用不锈

钢板制作外壳,表面做镜面或亚光处理。


主要技术参数:
规格型号 SJNⅡ500 SJNⅡ1000 SJNⅡ1500 SJNⅡ2000 SJNⅡ3000
最大蒸发量(kg/h) 500 1000 1500 2000 3000
蒸汽压(Mpa) 0.03-0.09 0.03-0.09 0.03-0.09 0.03-0.09 0.03-0.09
蒸汽耗量(kg/h) 250 500 750 1000 1500
水耗量(t/h) 5 10 15 15 25
外加热器加热面积(m2) 8 10 16 22 28
二效二次冷凝面积(m2) 16 20 26 32 38
蒸汽管口(mm) 40 50 50 65 80
冷却水管口(mm) 50 50 65 65 65
外形尺寸 长(L) 4000 5000 5500 6500 6800
宽(M) 1500 1700 1800 2000 2000
高(H) 3300 3500 4000 4200 4500
蒸发温度 一效 80-90 80-90 80-90 80-90 80-90
二效 55-70 55-70 55-70 55-70 55-70
设计压力 0.09 0.09 0.09 0.09 0.09
真空度 一效 0.04 0.04 0.04 0.04 0.04
二效 0.06 0.06 0.06 0.06 0.06
浓缩比 1.1-1.3 1.1-1.3 1.1-1.3 1.1-1.3 1.1-1.3
